Platine Wei-ya

oui ma borne à tous le câblage jamma, c'est juste la platine que j'ai remplacé, nanao (tri-fréquences manuelle)> weiya (tri-fréquences auto).
je n'ai pas trouvé comment brancher la vidéo qui venait du câblage jamma de la borne sur la platine weiya, la prise VGA semble être le seul moyen de input de la vidéo.

the_vidy a écrit:C'est le même câble pour le vga et le jamma. Il n'y a qu'une entrée vidéo sur la platine.

Avant sur ma Nanao j'avais une entrée VGA (pour mes PC, xbox360, éventuellement atomikwave si 31k) et le peigne jamma pour afficher les autres systèmes 15k.

il te faut un raccord video qui va de la prise RGB du Jamma à la Prise VGA de la platine non ?

j'ai une platine Rodotron 666a tri qui en principe est identique à la Tri de chez Weiya (666A-29PDF = Wei Ya C3129D)
elle est neuve et encore jamais installée

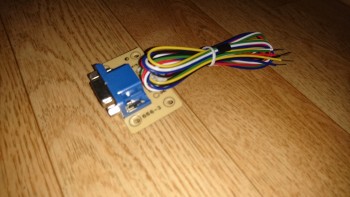

avec j'ai plusieurs connecteurs, un cable noir avec un connecteur qui par de la neckboard et se termine en prise VGA male, c'est l'entréevideo en VGA, mais j'ai egalement un raccord comme ceci:

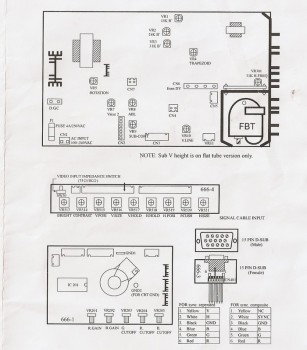

c'est le composant 666-3 en bas à droite sur ce mode d'emploi


une prise VGA femelle ou se branche le cable venant de la neck board
et 6 fils qui sont censé être raccord avec la prise video partant du jamma (Rouge, Vert, Bleu, Masse, Synchro)
pourquoi 6 fils et seumlement 5 signaux sur le jamma ?
le jamma sort du synch composite, tableau de droite en bas à droite, on peut voir que le cable Yellow est NC.
le synch séparé est pour le 31 si je pige bien, or, certains system (atomiswave par exemple) peuvent envoyer par le jamma 2 synchro (V et H) donc si le signal est doublé (2 cables partant de la synchro sur le jamma vers Hsynch et Vsynch du db15) le 31k passera directement par le jamma.
à contrario, il y a des soucis avec les slot SNK et il faut apparament faire un pont entre les 2 synchro???

je fouine le sujet depuis un bout de temps déja, depuis que j'ai récupe ce chassis, pas envie de me planter le jour où je serais pour brancher

yep à mon avis c'est cette connectique qui me manque, souder ça sur une rallonge jamma et brancher à l'entrée vga de la platine...
merci je vais enquêter aussi

adaptateur RGB>VGA reçu, soudure sur rallonge jamma faite, slot mvs branché ===> platine weiya à vraiment un rendu de merde en 15k...

...à ce point ? :/
t'as tenté un bon réglage des potards gain/cut off ?

C'est pas plutôt dû à l'adaptateur qui fait perdre un peu de signal ??

disons que part rapport à la nanao ya pas photo, je ne pense pas que cela soit due à l’adaptateur, c'est du direct c'est un un convertisseur de signal, possible par contre que la platine fasse une conversion par contre.
j'ai tenté des réglages, mais le pb c'est que l'image est baveuse, j'ai lu sur le net que c'était typique des weiya en 15k.
Will t'as une weiya en 15k aussi ?

On peut avoir une photo ?

yep j'en ferais dans la soirée

juicelink a écrit:disons que part rapport à la nanao ya pas photo, je ne pense pas que cela soit due à l’adaptateur, c'est du direct c'est un un convertisseur de signal, possible par contre que la platine fasse une conversion par contre.
j'ai tenté des réglages, mais le pb c'est que l'image est baveuse, j'ai lu sur le net que c'était typique des weiya en 15k.
Will t'as une weiya en 15k aussi ?

Je ne l'ai plus, mais le peu qu'elle a marché l'image était superbe.

Petite correction, en me relisant :
"c'est du direct c'est un PAS un convertisseur de signal".
Chaque système que je branche je dois recaler la synchro V, le slot pgm et les cps2 là c'est la cata, image pleins d'artefacts graphique et platine en souffrance...

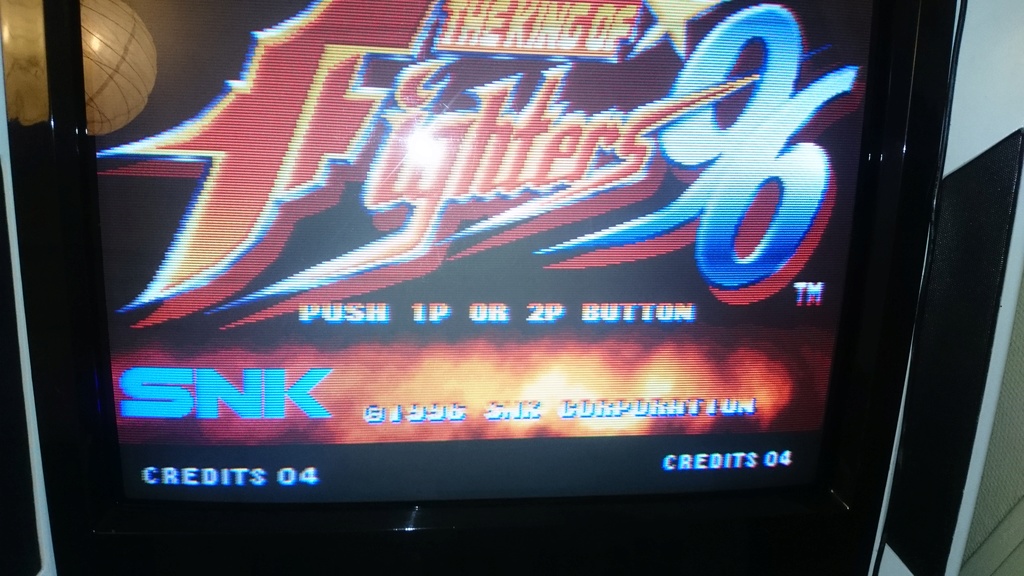

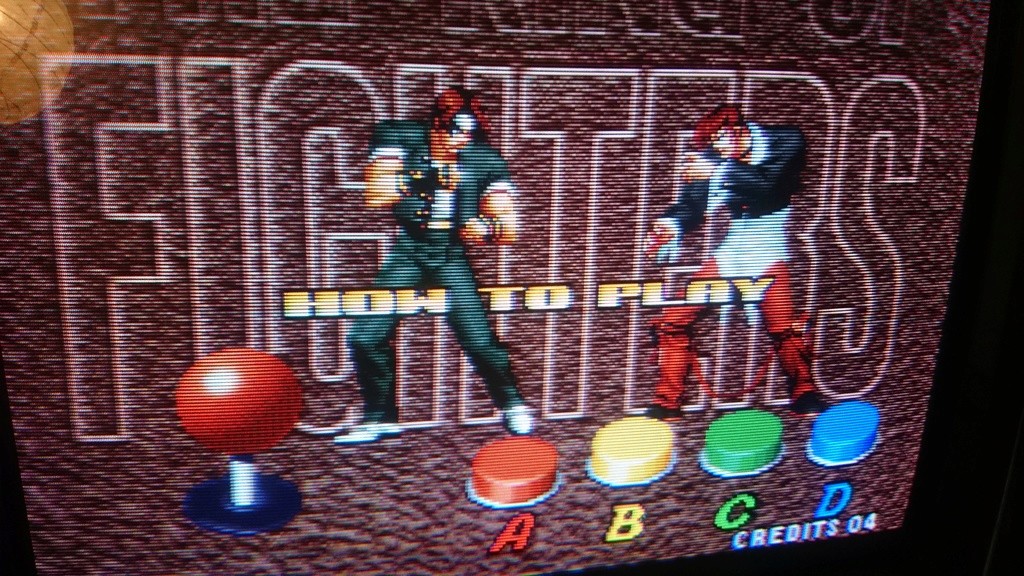

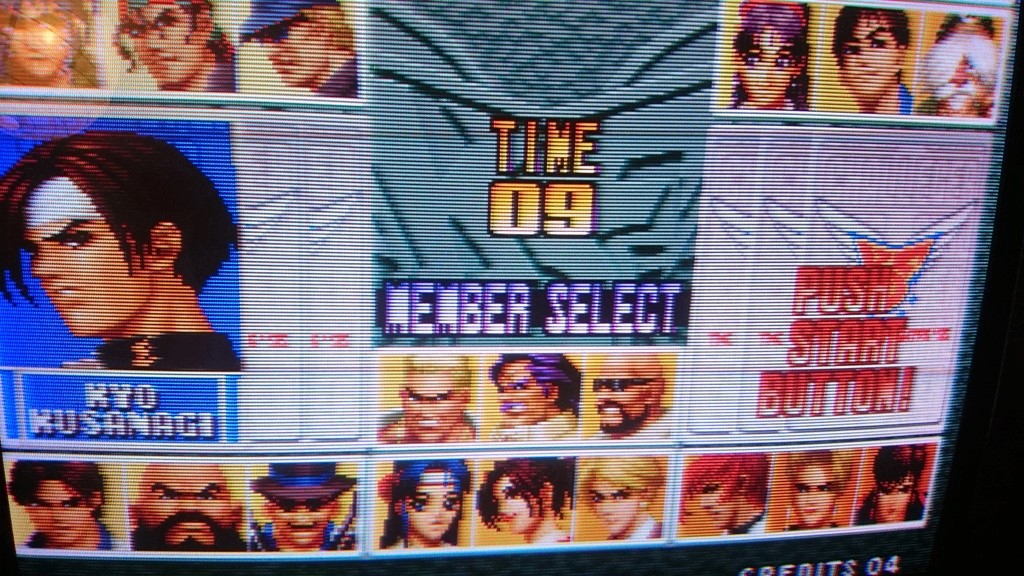

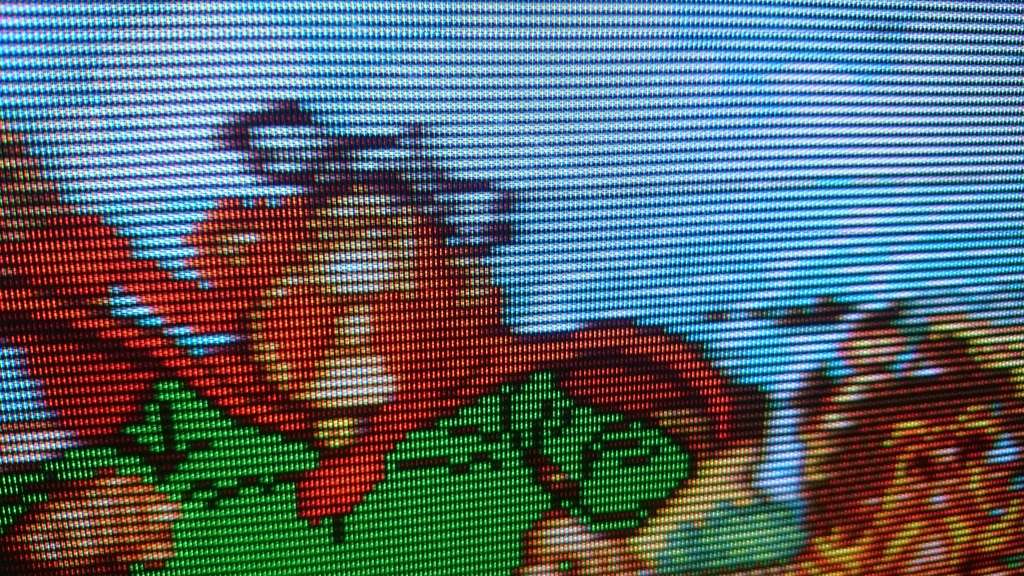

Les photos ne sont pas super représentatives du rendu "baveux" genre compression jpeg, mais on voit bien sur la première image (le menu du 161 in 1) une espèce d'ombre sur la droite des titres :

ouais on voit bien la "bave" sur le côté droit du menu de la 161. Tu n'arrives pas à l'atténuer ?

sur la NAC si je fais gicler du contrast j'ai ce genre de bavure colorisé...c'est bizarre mais ca me fait un peu penser à la qualité d'image que j'avais sur AES avant le RGB fix (en mieux quand même)
je trouve pas l'image si degueue, mais un peu pâle ouais

t'as essayé de jouer sur le contrast ?
t'as lancé un vrai color test genre celui sur CPS2 ?

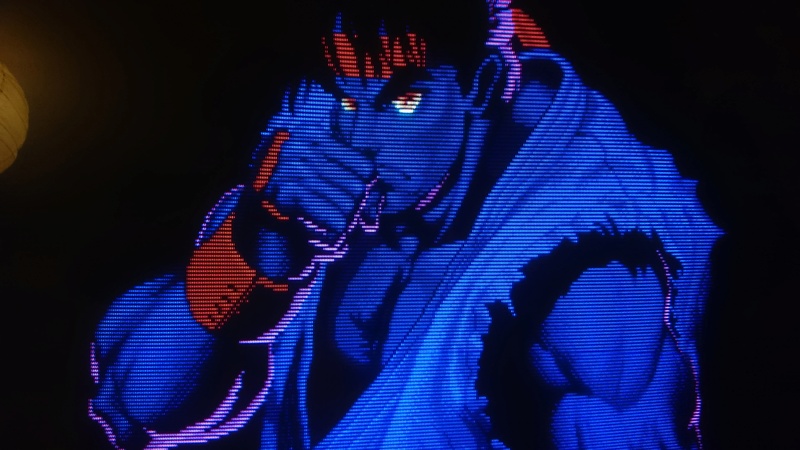

c'est sans commune mesure avec la nanao, les photos arrangent le rendu dégueulasse que j'ai à l'écran.
Pour le CPS2 l'image part en couille complet et la platine fait des drôles de bruits, comme si elle n'arrivait pas à fixer l'image.
Plus ça va et plus j'ai des doutes sur mon montage, je vous ferais des photos, car c'est étrange autant de soucis de synchro .

J'ai lu quelque part quelqu'un faire un pont avec interrupteur entre h-sync et v-sync pour des soucis de synchro, doit yavoir un topic sur NA il me semble

ok Sanju, merci je vais y jeter un oeil

Bon j'ai trouvé mon erreur je n'avais cablé que le fil h/c alors qu'il fallait mettre aussi le V sur la synchro du jamma, double erreur car je n'avais pas non plus mis le video ground .

Putain que c'est beau !

ah oui c'est une autre histoire...
par contre je pense qu'il serait en effet prudent d'installer un ventilo sur la platine, là tout fonctionne impec, mais y'a eu des histoires où tout était beau pendant 1 mois ou plus et puis soudain...la panne.

Sanjuro a écrit:ah oui c'est une autre histoire...
par contre je pense qu'il serait en effet prudent d'installer un ventilo sur la platine, là tout fonctionne impec, mais y'a eu des histoires où tout était beau pendant 1 mois ou plus et puis soudain...la panne.

Ah bon ?

j ai deux borne avec platine weiya et ecran lg/samsung,c est nickel et pas eu de souci depuis 5/6 ans,juste cette alim de m**** d origine weiya remplacé par une sanwa,j ai perdu la connectique alim jvs.......mais bon.

par contre en 31k y a une super image,la rien a dire.mais en mode 15k y a mieux.faut etre habituer.
