Slot neo geo MVS MV6 : problème de video ram error !!

Bonjour,

Voilà, j ai récupéré un slot 6 , au démarrage j ai  :

Adresse.      Write.       Read
00000230.   5555.       5155

Le 230 varie, des fois 280, 300…

J ai mis un unibios qui traînait pour forcer le boot , l unibios me donne un main video ram error avec le même code et démarre le jeu , (avec leger bug graphique)

J ai donc besoin d aide pour déjà identifier l emplacement de la/les puces sur la grosse carte du mv6 ….(le slot est très très propre)

Deuxièmement avant de tout casser je me demandait si une alime trop légère pour ce type de slot ne pouvait pas en être la cause ?
(J ai un super gun avec une atx vs350 et donc pas possibilité de régler le 5v)

Help !

Attention les slots 4 et 6 c'est très gourmand, teste le voltage en fonctionnement tu sauras si tu as les 5v.

Pour les erreurs, bouz devrait t’aiguiller^^

theWave a écrit:Attention les slots 4 et 6 c'est très gourmand, teste le voltage en fonctionnement tu sauras si tu as les 5v.

Pour les erreurs, bouz devrait t’aiguiller^^

Oui je vais checker ça j ai lu que souvent les mv6 demandent un peu plus que 5v…5,1..5,2

Si tu as un multi fais la mesure en marche:
https://www.neogeo-players.com/t691-mesurer-ou-controler-la-tension-5v-et-12v-de-sa-borne-d-arcade?highlight=Mesurer

Perso je te déconseille e genre de matos car ca tombe en panne tous les 4 matins, rien ne vaut un bon vieux slot1

snkspirit a écrit:Perso je te déconseille e genre de matos car ca tombe en panne tous les 4 matins, rien ne vaut un bon vieux slot1

Je sais mais…J ai déjà deux MV1 et un MV2 …celui-ci c est parce que c est le roi des slot mvs…et il est en assez bon état donc on va essayer de le faire tourner (enfin il marche mais avec quelques petits bug graphiques)

Ok, bon ben bon courage alors

OK, donc la puce de VRAM de poids fort est probablement morte. Tu aurais une photo HD de la carte à nous montrer?
Quand tu dis qu'il y a des petits bugs graphiques, qu'est-ce que tu entends par là? C'est en plus des erreurs de démarrage?

Bouz a écrit:OK, donc la puce de VRAM de poids fort est probablement morte. Tu aurais une photo HD de la carte à nous montrer?
Quand tu dis qu'il y a des petits bugs graphiques, qu'est-ce que tu entends par là? C'est en plus des erreurs de démarrage?

Avec le bios d’ origine il m affiche l erreur et point barre, avec l unibios il démarre,

Et quelques problèmes d affichage en jeux , (j ai pleins de photos, faut que je trouve comment les partager lol )

Du coup c est beaucoup plus en HD sur mon tel qu après upload, si besoin de zoom sur une partie,

Je pensais que le problème d affichage était justement liés au problème de vidéo ram

Ça serait sur une de ces puces ? Il y en a effectivement une qui a une pattes un peu moche , comme montrée plus haut

Est-ce ce que tu aurais un coton tige et de l'alcool à 90°, ou de l'alcool isopropylique? Un truc avec de l'alcool et pas trop d'eau, en gros? Il faudrait essayer de nettoyer la zone pour voir ce qui se cache derrière ces taches moches.
Le lien entre le problème de VRAM et l'affichage semble correct. Je ne connais pas le layout de cette carte, mais la puce semble coller à la zone à problème aussi!

Bouz a écrit:Est-ce ce que tu aurais un coton tige et de l'alcool à 90°, ou de l'alcool isopropylique? Un truc avec de l'alcool et pas trop d'eau, en gros? Il faudrait essayer de nettoyer la zone pour voir ce qui se cache derrière ces taches moches.
Le lien entre le problème de VRAM et l'affichage semble correct. Je ne connais pas le layout de cette carte, mais la puce semble coller à la zone à problème aussi!

J ai de l alcool isopropylique, je vais faire ça, faut-il que je dessoude la batterie avant ?

Pour le layout on est bon . Je pense

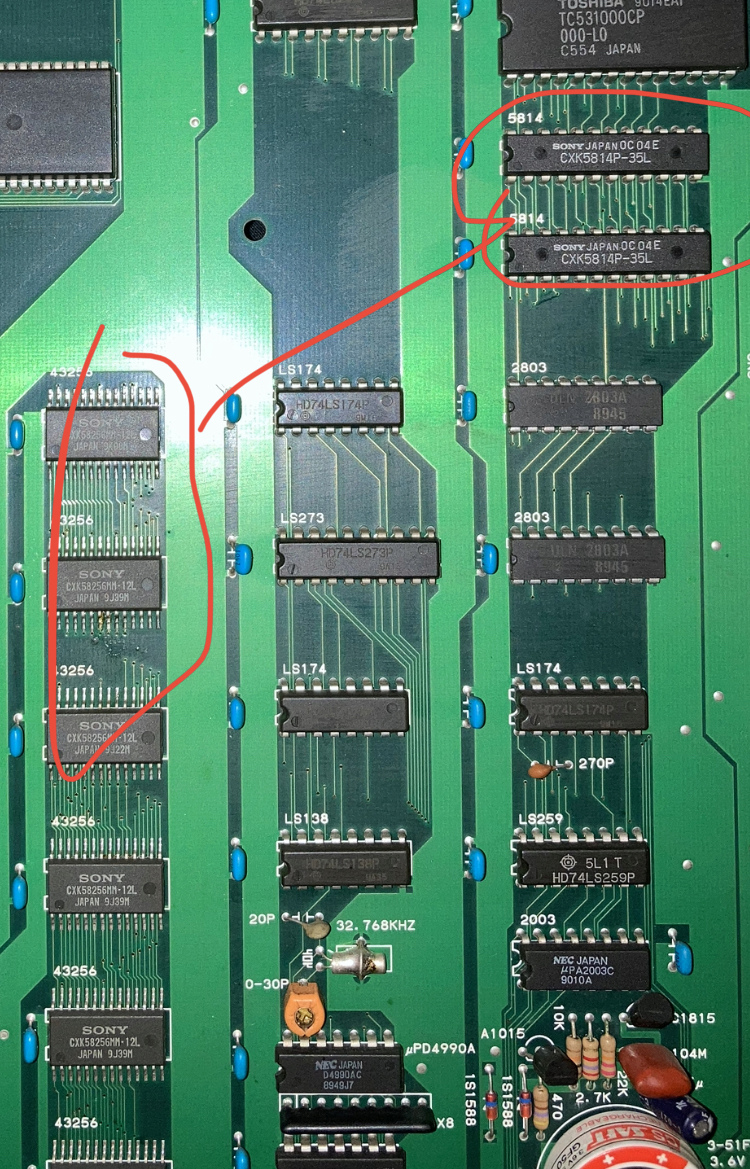

( j ai entouré l9 k9 et n11 m11):

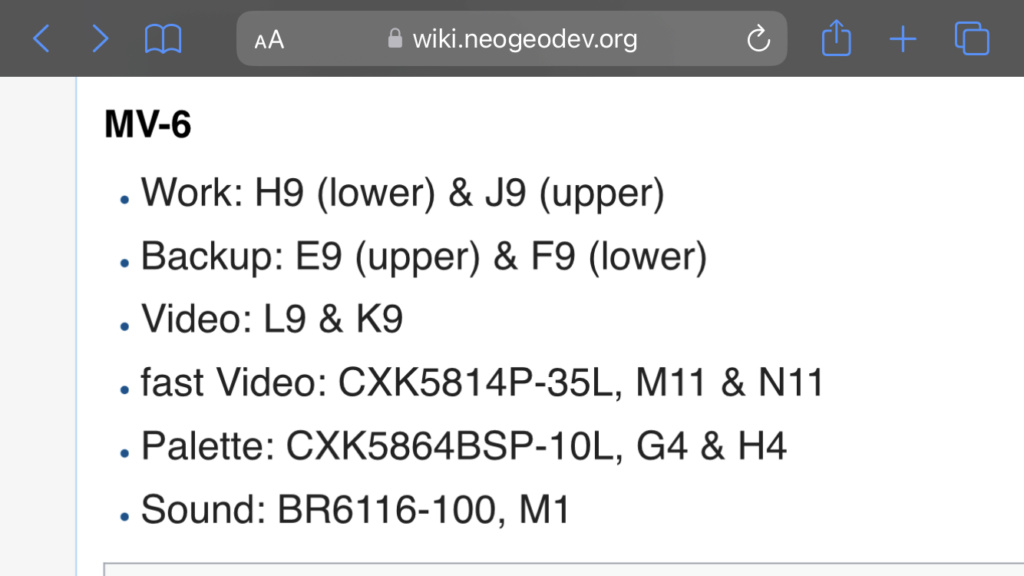

Mais j ai crus comprendre que pour la fast vidéo en m11 n11 l adressage est plutôt en
00008000 contrairement à moi c est autour de 00000230

Si je vais dans le menu video ram viewer (et dans main memory viewer), je dois chercher quoi ? Les erreurs ressemblent à quoi…
(C est NEO mais façon matrix l histoire)

Dans le main memory viewer, tu ne vois pas la VRAM. Si je me souviens bien, elle est accédée via une puce NEO-X, avec X = je ne sais plus quoi.
Tu as la memory map ici: https://wiki.neogeodev.org/index.php?title=68k_memory_map
Tente un nettoyage. Pas de souci avec l'alcool isopropylique, il n'est pas conducteur. Et quand bien même il l'était, la batterie alimente seulement la section BRAM.
Et tu ne devrais pas "voir les erreurs" dans le moniteur de RAM. Les erreurs sont détectées quand on écrit un truc connu, qu'on essaie de le relire, et qu'on lit autre chose.
Tu peux aussi faire un test avec une ROM Neo Diag si tu as ça sous la main, mais l'erreur de l'Unibios semblait relativement précise.

Bouz a écrit:Dans le main memory viewer, tu ne vois pas la VRAM. Si je me souviens bien, elle est accédée via une puce NEO-X, avec X = je ne sais plus quoi.
Tu as la memory map ici: title=68k_memory_map
Tente un nettoyage. Pas de souci avec l'alcool isopropylique, il n'est pas conducteur. Et quand bien même il l'était, la batterie alimente seulement la section BRAM.
Et tu ne devrais pas "voir les erreurs" dans le moniteur de RAM. Les erreurs sont détectées quand on écrit un truc connu, qu'on essaie de le relire, et qu'on lit autre chose.
Tu peux aussi faire un test avec une ROM Neo Diag si tu as ça sous la main, mais l'erreur de l'Unibios semblait relativement précise.

Bon, j ai bien nettoyé c est nickel, j attends par la poste une neo diag. Je vais poster les erreurs que je vois déjà dans les hard tests .
Mais de toutes manières c est standby en attendant la neodiag ET une alimentation correcte car si l atx donne bien 5v à vide , en charge ça tombe à 4,7 ce qui n est vraiment pas assez pour ce slot.(j ai rien d autre sous la main)

4.7V, c'est un peu limite, en effet.
Le NEO-DIAG ne te dira pas beaucoup plus de choses, à mon avis, mais faisons les choses bien .
Tu as refait l'essai après le nettoyage? Ca tombe sur des broches d'adresses, alors je n'y crois pas trop, mais sait-on jamais...

Bouz a écrit:4.7V, c'est un peu limite, en effet.
Le NEO-DIAG ne te dira pas beaucoup plus de choses, à mon avis, mais faisons les choses bien .
Tu as refait l'essai après le nettoyage? Ca tombe sur des broches d'adresses, alors je n'y crois pas trop, mais sait-on jamais...

Idem après nettoyage, je ne vois vraiment pas de piste endommagées (ce slot ne fait franchement pas son âge, il n a pas du beaucoup tourner en salle), mais je ne sais pas exactement quelle patte tester entre les mémoires et autres

Côté erreurs voilà pour la ram (on trouve bien les erreurs en 200 mais aussi en 7000

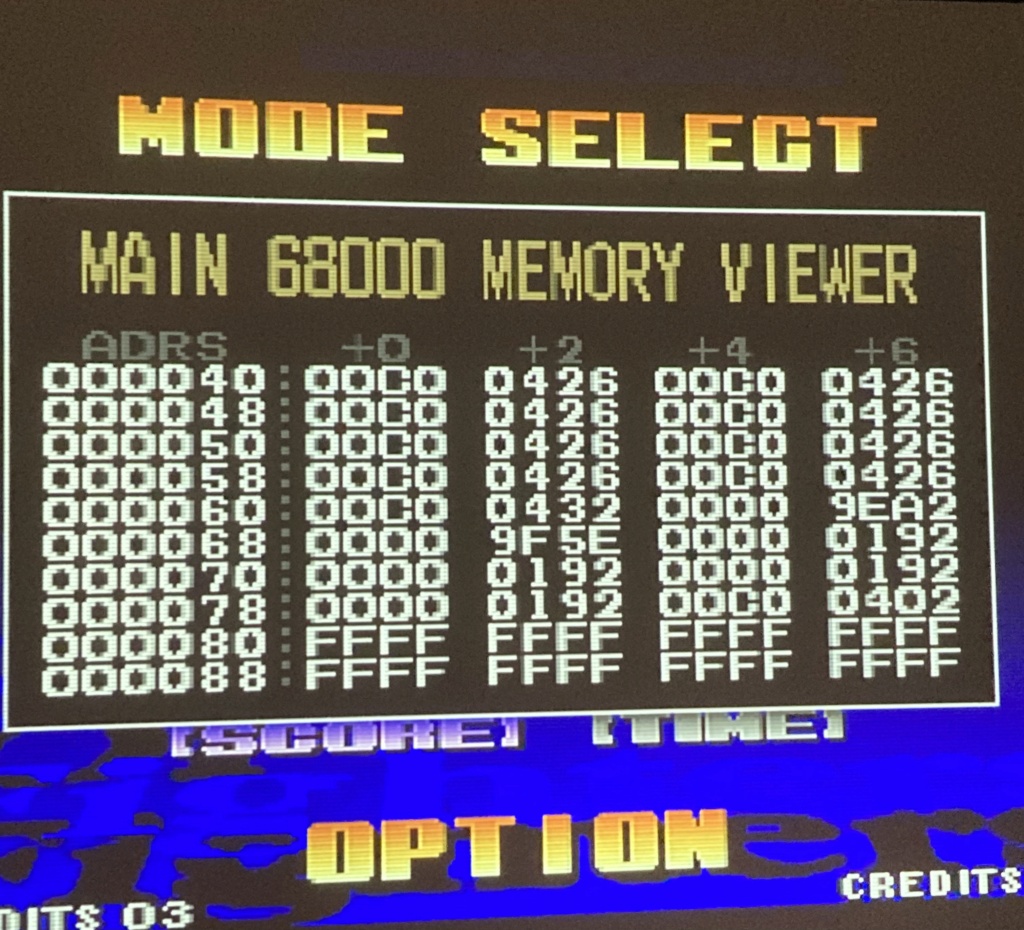

Mais ce qui m inquiète ce sont les premières ligne de MAIN

Idem via le hardware test en 200 et 7000

Bouz a écrit:Dans le main memory viewer, tu ne vois pas la VRAM. Si je me souviens bien, elle est accédée via une puce NEO-X, avec X = je ne sais plus quoi.
Tu as la memory map ici:
Tente un nettoyage. Pas de souci avec l'alcool isopropylique, il n'est pas conducteur. Et quand bien même il l'était, la batterie alimente seulement la section BRAM.
Et tu ne devrais pas "voir les erreurs" dans le moniteur de RAM. Les erreurs sont détectées quand on écrit un truc connu, qu'on essaie de le relire, et qu'on lit autre chose.
Tu peux aussi faire un test avec une ROM Neo Diag si tu as ça sous la main, mais l'erreur de l'Unibios semblait relativement précise.

Je ne sais pas trop comment lire cela… #cestduchinois ?

Ca te montre à quelle adresse tu trouves quelle puce, en gros. Ca te dit ce que tu lis dans ton Main 68000 memory viewer. Et donc tu t'aperçois que la RAM vidéo n'est pas directement accessible pour le 68000.
Bref, tu as bien une puce de RAM vidéo morte, a priori. Essaie peut-être (solution de cochon) de court-circuiter 2 pattes de données de chacune des broches pour voir comment ca impacte ta Video RAM memory map. En fonction d'où tu vois les erreurs, tu pourras cobler la bonne puce de RAM. Tu tiendras la bonne quand tu seras sur le groupe de 2 chiffres (octet) où tu vois "51" actuellement.
Pas sûr d'être super clair, moi .

Bouz a écrit:Ca te montre à quelle adresse tu trouves quelle puce, en gros. Ca te dit ce que tu lis dans ton Main 68000 memory viewer. Et donc tu t'aperçois que la RAM vidéo n'est pas directement accessible pour le 68000.
Bref, tu as bien une puce de RAM vidéo morte, a priori. Essaie peut-être (solution de cochon) de court-circuiter 2 pattes de données de chacune des broches pour voir comment ca impacte ta Video RAM memory map. En fonction d'où tu vois les erreurs, tu pourras cobler la bonne puce de RAM. Tu tiendras la bonne quand tu seras sur le groupe de 2 chiffres (octet) où tu vois "51" actuellement.
Pas sûr d'être super clair, moi .

J suis chaud !!! …pour info; afin d éliminer des issue…j ai trouvé une alim …un bon 5.0v
Même combat
