ma 1er borne une NNC

Slt les neogeo players voici ma borne une new net city de 2003
ecran d29cq51
platine pb9929
io board 837-13551-92
pour l'instant vide mais je pense partir sur un pc sous hyperspin.
voila je débute dans le monde de l'arcade donc toutes suggestion, astuces, remarque est la bienvenue.
merci

Punaise, elle est nickel! L'écran est en bon état? C'est bien classe!

Oui écran au top j'ai aussi le marquee qui est nickel mais je l'avait enlevé sur la photo pour la rentrer dans le garage. Tu as une NNc Bouz ?

Tu vas aménager ton garage du coup?

Je pense que c'est super comme 1ere borne ! Félicitations.

snkspirit a écrit:Tu vas aménager ton garage du coup?

Nop elle était là provisoirement,on l'a démonté pour la descendre au sous sol ( elle ne passait pas la porte)
Et on en a profité pour la nettoyer intérieurement. Du coup j'ai plein de question mnt

Albator777 a écrit:Oui écran au top  j'ai aussi le marquee qui est nickel mais je l'avait enlevé sur la photo pour la rentrer dans le garage. Tu as une NNc Bouz ?

Haha, non, je n'ai rien de tout ça, je fais dans le low cost et je construis mon propre matériel avec des télés cathodiques.
Du coup, je suis fan de ces supers écrans qui déchirent .

Belle entrée dans le monde de l'arcade, pour moi à l'exception de son design une des meilleure en 15khz et la meilleure en 31khz.
Tout d'abord as tu vérifié les brulures d’écran? Sinon balaye l’écran avec le flash de ton mobile et si rien n’apparait tu seras l'heureux possesseur d'une très belle borne.
En ce qui me concerne je peux déjà te conseiller le jammafier pour jouer avec tes PCB JAMMA:
https://irkenlabs.com/jammafier/introduction

lag quasi inexistant et plusieurs alignement pré enregistré (en carré par exemple pour les jeux MVS style KOF).

A l'aide de rallonge et d'un 6in1 JAMMA je joue avec ma Dreamcast (15 ou 31), SNIN, MD, NES, mes multi (CPS1,CPS2,CPS3,MVS DS, S16B....), et rpi2jamma pour les shmup.

Si tu ne souhaite pas encore investir dans des PCB ou des multi je te conseil in RPI2NUC et une dreamcast avec cable VGA et hack pad (GDEMU original ou USBGDROM inside ofcourse).

Sur Neo Arcadia tu as un super support sur le RPI2JAMMA/RPI2NUC avec des  paquet tout fait.

Perso j'utilise des PCB et des console dessus:




Mon hackpad PS1 et adaptateur pour console:



multi 16B:

Elles sont très propres vos NNC, bravo les gars !

theWave a écrit:Elles sont très propres vos NNC, bravo les gars !

Merci, un point dont je suis très fier c'est le panel et les side art stickers neuf originaux trouver sur le net, sa m a couté une burne mais sa claque.

@nonosto Tu utilises un adaptateur jamma pour tes PCB?

Slt nonosto ta borne est vraiment classe avec cette deco
super ton installe aussi, pour ma part je ne compte l'utiliser que pour les jeux arcade.
peut être la dreamcast mais pas tout de suite.
je ne veux pas partir à la chasse aux pcb et je ne compte pas la reserver pour une poignée de jeux mais je  pense y mettre un pc sous hyperspin tu en pense quoi?
@Bouz vu que tu avais ouvert le topic sur les télécommandes pour le menu caché je pensais que tu en avais une

"hors sujet "
mais jsuis dans un autre délire avec mes consoles en dessous de la n64 je les équipes toutes au fur et mesure d'un everdrive  et je recherche la meilleure image possible  (ex: snes 1chip+switchless+cable Universal PACKAPUNCH RGB+fxpackpro) (n64 advance rgb+ultrapif+everdrive64 x7 +PACKAPUNCH) ect....
je fais tourner les anciennes avec un framemeister
pour les plus recentes ps1 dreamcast  elle passe toutes au fur et à mesure  en hdmi  ex ps1 digital kit /dcdigital kit ect...
et ode pour toutes ces dames gdemu pour la dreamcast /rhea saturn/psio ps1 ect...
je fais mes propre installe,on pourrais en parler des heures... mais pas le sujet
merci pour ton partage en tout cas

on a pris aussi un kit  ken pour changer un peu de la déco originale  histoire de changer de temps en temps

ken c'est la vie

Très belle acquisition !
J’en ai chopé une il y a quelques mois, j’ai installé un slot MVS et cartouche 161 ! Ça claque

pas mal du coup tu le raccorde comment ton slot mvs jamma to jvs?

Albator777 a écrit:@Bouz vu que tu avais ouvert le topic sur les télécommandes pour le menu caché je pensais que tu en avais une

C'était tout le challenge... produire une carte qui marche sans avoir le matériel .

Bouz a écrit:

Albator777 a écrit:@Bouz vu que tu avais ouvert le topic sur les télécommandes pour le menu caché je pensais que tu en avais une

C'était tout le challenge... produire une carte qui marche sans avoir le matériel .

tu as fait du super taf bravo!! je vais répondre sur ton topic pour en avoir une.
Je me suis  tâté à modifier l'original mais je trouve les boutons trop à l'étroit au vu des photos.
Du coup je vais en prendre une si il t'en reste bien sur,si quelqu'un en a pris une et qu'il l'a installé je veux bien voir ou si ça vous dérange pas.
merci

snkspirit a écrit:@nonosto Tu utilises un adaptateur jamma pour tes PCB?

je l'ai évoqué dans la description de ma NNC, input lag quasi inexistant et non perceptible, ajouté a un multi JAMMA ett des rallonge:

https://irkenlabs.com/jammafier/introduction
https://riddledtv.com/arcade/jamma_switchers.html#6way

Albator777 a écrit:Slt nonosto ta borne est vraiment classe avec cette deco
super ton installe aussi, pour ma part je ne compte l'utiliser que pour les jeux arcade.
peut être la dreamcast mais pas tout de suite.
je ne veux pas partir à la chasse aux pcb et je ne compte pas la reserver pour une poignée de jeux mais je  pense y mettre un pc sous hyperspin tu en pense quoi?
@Bouz vu que tu avais ouvert le topic sur les télécommandes pour le menu caché je pensais que tu en avais une

J'ai tjr trouvé les loader trop lourd et (j'en ai pas la preuve) générateur de lag. En plus caser une tour dans le caisson...je n'ai pas encore attaqué cette parti de mon instal mais coté emus je vais passer par un rpi2jamma (comme j'ai un switcher connecté à mon adapter JVS2JAMMA) avec la distrib de Neo Arcadia je sait qu il y a moyen d'avoir un lancement direct sans chichi...Pour toi je te conseil un RPI2NUC (JVS) si tu ne compate pas investir dans un switcher JAMMA. Elluigi se démène pour produire un truc tout fais aux bonnes résolutions le plus proche de l'original et optimiser question lag...l'emus pour moi ce seras pour les schmup trop chers et je peux jouer sans tourner l’écran.

Albator777 a écrit:"hors sujet "
mais jsuis dans un autre délire avec mes consoles en dessous de la n64 je les équipes toutes au fur et mesure d'un everdrive  et je recherche la meilleure image possible  (ex: snes 1chip+switchless+cable Universal PACKAPUNCH RGB+fxpackpro) (n64 advance rgb+ultrapif+everdrive64 x7 +PACKAPUNCH) ect....
je fais tourner les anciennes avec un framemeister
pour les plus recentes ps1 dreamcast  elle passe toutes au fur et à mesure  en hdmi  ex ps1 digital kit /dcdigital kit ect...
et ode pour toutes ces dames gdemu pour la dreamcast /rhea saturn/psio ps1 ect...
je fais mes propre installe,on pourrais en parler des heures... mais pas le sujet
merci pour ton partage en tout cas

Idem, cable de chez retrocable UK et amélioration (MD avec voultar et firebrand, RHEA et USBGDROM qui ont fait ma gloire...et mes probleme...)

Albator777 a écrit:on a pris aussi un kit  ken pour changer un peu de la déco originale  histoire de changer de temps en temps

ken c'est la vie

le kit est bien parcontre si tu as un panel original ne colle l'overlay dessus...c'est deguelasse...

nonosto a écrit:le kit est bien parcontre si tu as un panel original ne colle l'overlay dessus...c'est deguelasse...

oui panel original du coup tu me conseillerais quoi? merci

bas de le laisser pardi...ne surtout pas y toucher sur NNC ils sont introuvables...d’ailleurs as tu vérifié si c'est un original quand tu ouvres pour avoir accès à la télécommande...c'est facile tu doit avoir une ref gravé genre HOT-2005 de mémoire...sinon as tu fait les test du flash pour les brulure. Enfin les ref que tu donnes pour le combo (tube et platine Toshiba) as tu vérifié ou tu as cru le vendeur sur parole?

nonosto a écrit:bas de le laisser pardi...ne surtout pas y toucher sur NNC ils sont introuvables...d’ailleurs as tu vérifié si c'est un original quand tu ouvres pour avoir accès à la télécommande...c'est facile tu doit avoir une ref gravé genre HOT-2005 de mémoire...sinon as tu fait les test du flash pour les brulure. Enfin les ref que tu donnes pour le combo (tube et platine Toshiba) as tu vérifié ou tu as cru le vendeur sur parole?

ok l'original je ne vais pas y toucher c'est sur du coup je vais verifié le numero que tu me donne. pour les ref non j'ai verifié j'ai démonté la borne pour la descendre.
pour les brulures j'ai un léger marquage crédit mais qui ne se voit pas en jeu.
je peux tjr essayé de me choper un panel pour y mettre mon ken?

franchement c'est une question de gout mais la vérité sa fait un peu comment dire...jacki's touch...

je te conseil ce vendeur pour les deco sur ebay:

https://www.ebay.fr/sch/seiiseiiseii2000/m.html?_nkw=&_armrs=1&_ipg=&_from=

nonosto a écrit:franchement c'est une question de gout mais la vérité sa fait un peu comment dire...jacki's touch...

Pas d'inquiétude je ne me risquerait pas à défigurer irrémédiablement la belle, le panel était vendu avec le kit si y avait moyen de le mettre sans toucher l'original oui sinon pas la peine.
Ok merci pour tes infos

Je sollicite votre aide svp  je veux dans un 1er temps comprendre son fonctionnement et les différentes connectiques qui la compose.

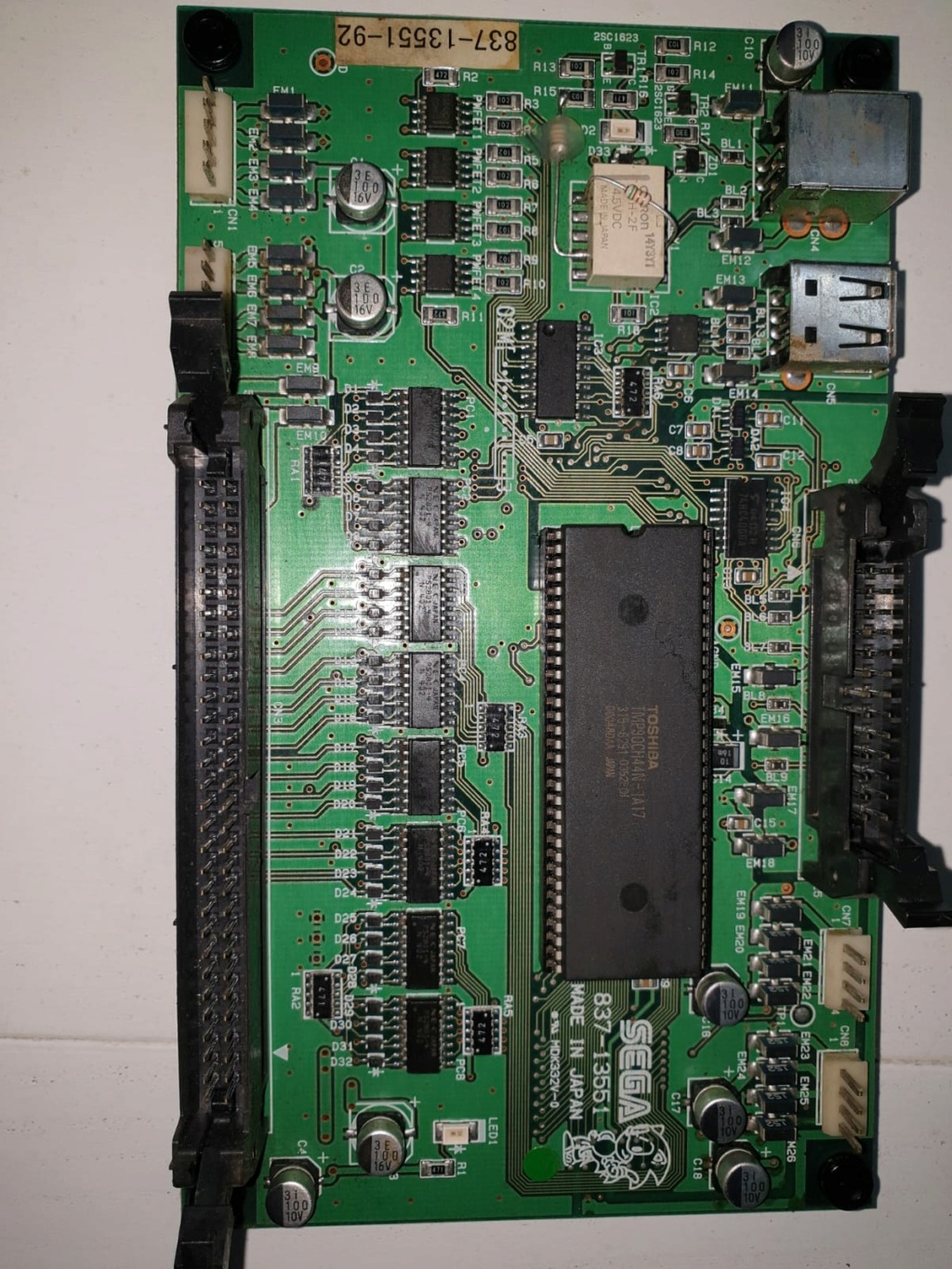

io board 837-13551-92 (voir photo)
C'est sur cette dernière que mes questions vont débuter.
À côté de ma io board J'ai une carte 838-14245 (voir photo)
Qui est relier au 5v de ma io board ,j'ai aussi des câbles avec connecteur jst qui parte de cette board.
Notamment CN1 et CN4.
Le câble qui part de CN1, se retrouve sous mon panel mais il n'est branché à rien.
Le câble qui part de CN4, est estampillé "A" ( voir photo) jai aussi son jumeau "B" qui lui est relier à rien dans les 2 sens.
Voilà pour la présentation, j'ai 3 questions:
A quoi sert la board 838-14245?
A quoi sert le câble qui part de cette board en CN1?
A quoi servent les câbles A et B notamment A qui part de cette board en CN4?
Voilà merci beaucoup de me faire partager vos connaissances.
